FWA-60H2 CPU die，numa与NMC slots和DIMM channel对应关系

目的:

介绍FWA-60H2搭配不同CPU时CPU die/Numa与NMC slots及DIMM 插槽的对应关系

目标读者:

研华技术人员

FWA-60H2 用户

适用产品：

FWA-60H2

内容：

1、CPU die/numa：

FWA-60H2兼容海光5系/7系CPU，其中5系CPU有2个die，每个die有8个core，共计16个core；

7系CPU有4个die，每个die有8个core，共计32个core。

如果OS有开启numa（linux一般默认开启numa），则一个die会对应一个numa node。

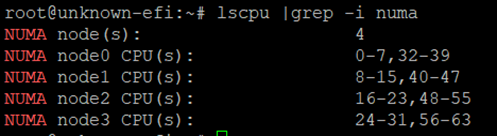

如下是FWA-60H2搭配7385看到的numa信息：

2、海光设计资料关于die/PCIE port/DIMM channel对应关系的说明如下：

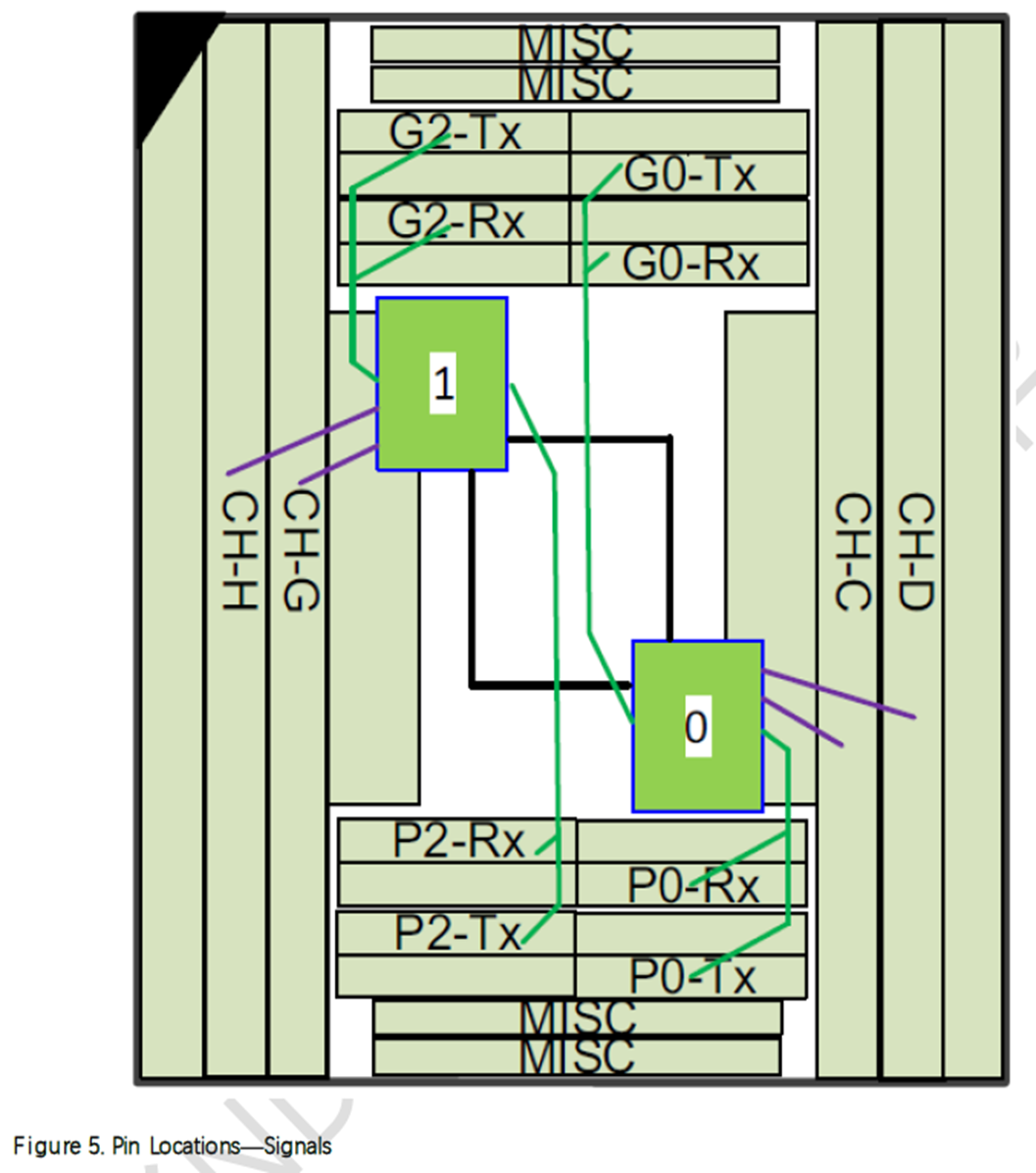

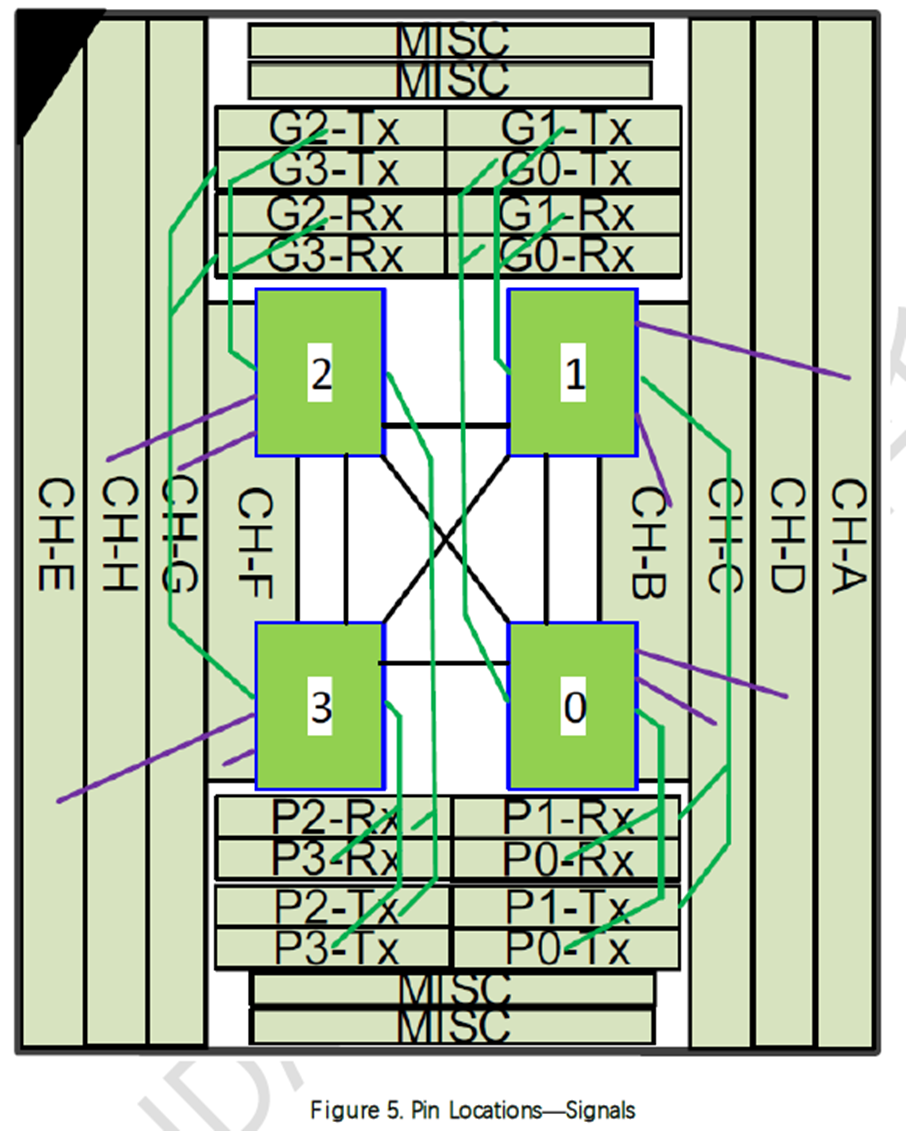

73xx：                                                                                      53xx：



3、为便于使用者能快速将numa node/NMC slots/DIMM channel对应起来，简化图示如下：

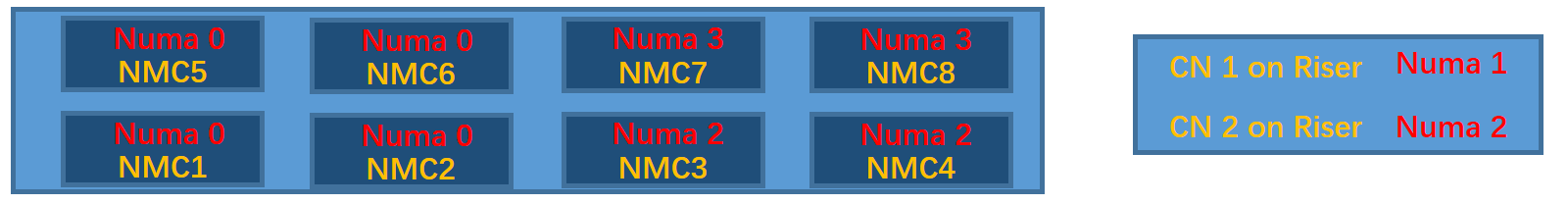

FWA-60H2+73xx：

NMC slots - Numa node：

DIMM slots - Numa node：

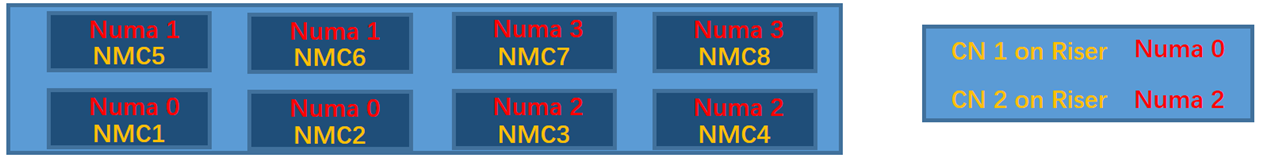

注意：FWA-60H2 for 深信服7系和山石网科7系，NMC网卡numa分布有调整，如下：

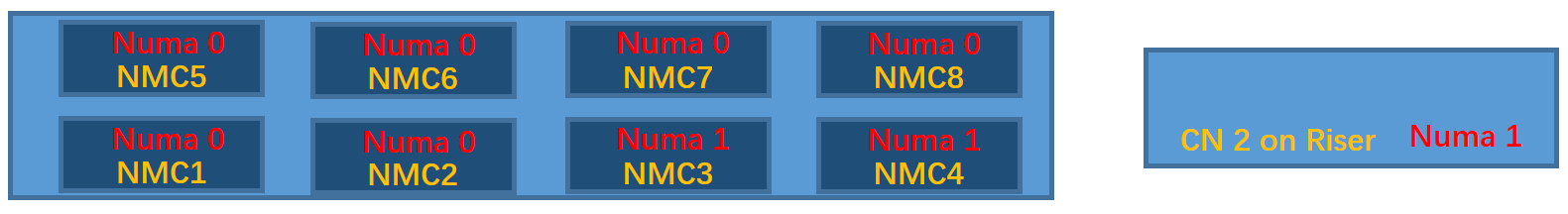

FWA-60H2+53xx：

NMC slots - Numa node：

DIMM slots - Numa node：

在调试网络性能时，需要尽量避免发生跨numa的状况。

通常需要根据网卡所在的numa node，绑定对应node的CPU core；

在内存搭配上也要注意不要出现有的numa node上没有插内存的状况。

关于海光5系/7系平台上如何搭配内存才能保证性能最优，可以参考如下链接：

FWA-60H2_内存插法及降频规则
