FWA-60H2_SATA3/MSATA1 SATA信号共用设计介绍

目的:

介绍FWA-60H2 SATA3接口及MSATA1接口共用SATA信号的设计及使用注意事项

目标读者:

研华技术人员

FWA-60H2 用户

适用产品：

FWA-60H2

内容：

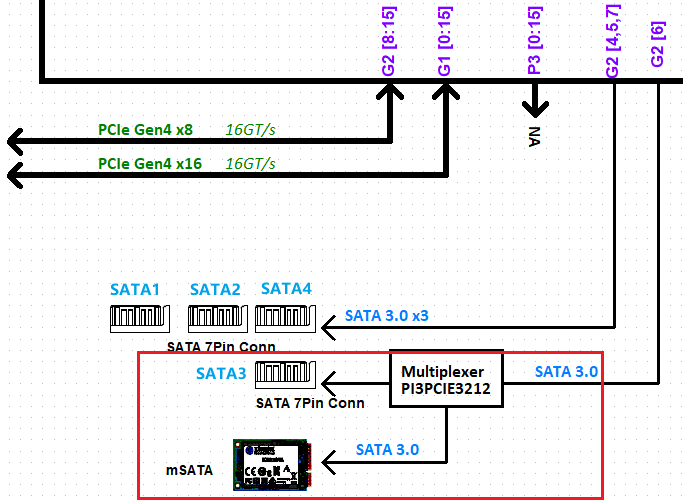

1、FWA-60H2支持4个SATA接口及1个mSATA接口

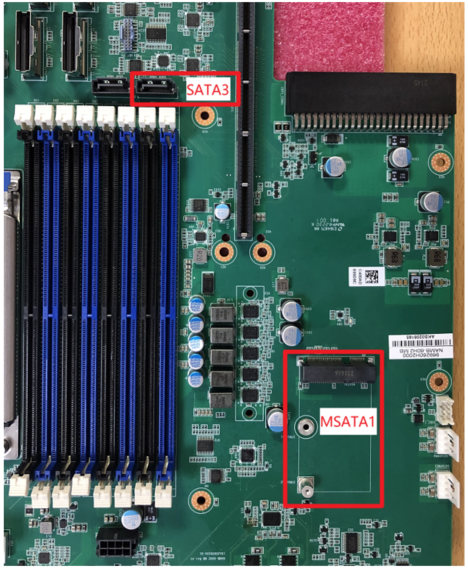

     其中SATA3与MSATA1共用一组SATA信号，所以SATA3与MSATA1不能同时使用，只能2选1.

2、硬件设计可通过检测MSATA1上是否有设备接入来决定SATA信号要切到SATA3还是MSATA1.

3、MSATA1有更高的优先级.

     即SATA3与MSATA1同时接存储设备时，只有MSATA1上的存储设备能被识别;

     如要使用SATA3，请移除MSATA1上的存储设备。
