FWA-60H2_ lbpcu.cfg配置

目的:

介绍如何在FWA-60H2上配置lbpcu.cfg

目标读者:

研华技术人员

FWA-60H2 用户

适用产品：

FWA-60H2

要求：

熟悉lbpcu及APDI的使用

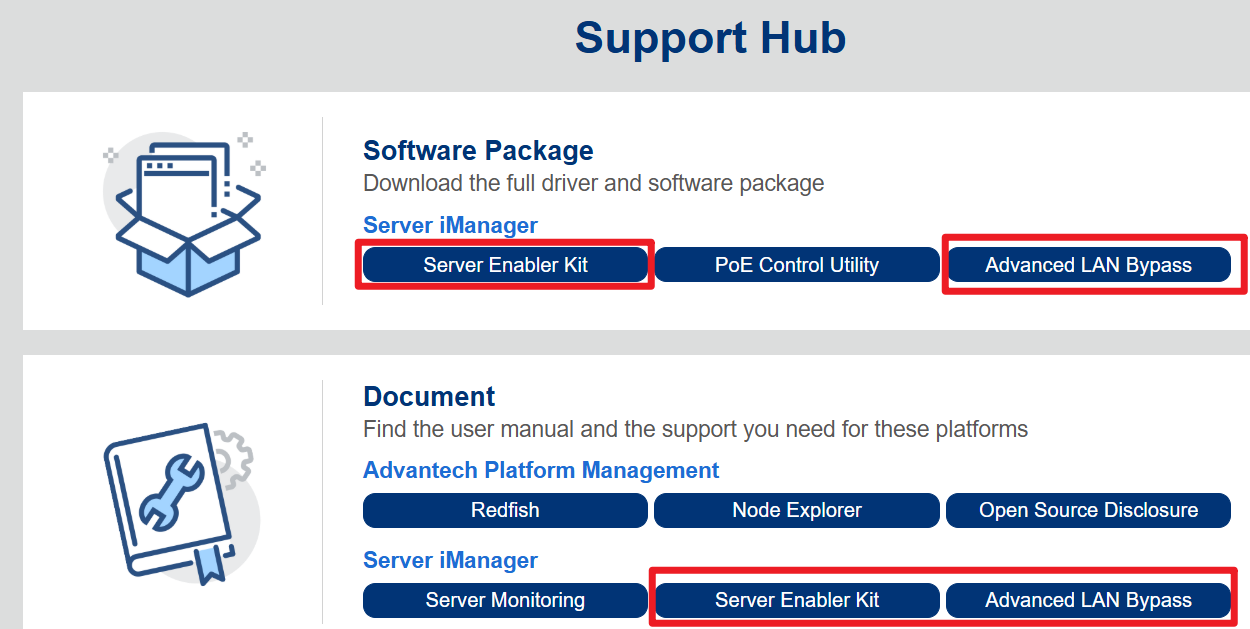

本次实验使用的lbpcu版本为v2.02，v1.x的版本不支持I2C advanced bypass控制

FWA-60H2 bypass功能及bypass相关的I2C bus拓扑简介:

1、FWA-60H2可选择搭配使用国产网讯网络芯片的NMC卡（NMC-01N0/01N1/10N0/08N1等）或使用Intel网络芯片的NMC卡（NMC-1001/4006/0807/0808等）。

2、搭配Intel网络芯片的NMC卡，bypass配置文件的配置及bypass控制方式与intel平台上的操作方式一 致：硬件设计上8051接到网络芯片上；lbpcu.cfg需要配置对应网络芯片的PCIE BUS:DEV:FUN；称为NIC advanced bypass；此类型NMC卡的lbpcu.cfg配置本文中不再涉及。

采用网讯网络芯片的NMC卡，不支持NIC advanced bypass：硬件设计改为通过I2C bus控制8051，功能上支持advanced bypass的event/action操作模式；lbpcu.cfg需要配置对应8051的i2c bus number/channel，称为I2C advanced bypass。

3、i2c advanced bypass网卡的bypass控制通过BMC i2c bus实现，网口部分的I2C拓扑如下：

BMC 的i2c bus 7接到一颗9548, 9548的8个i2c通道分别接到NMC SLOT 1~8，

因BMC i2c 驱动会将9548的i2c channel 重映射成i2c bus 16~23，所以配置lbpcu.cfg时可以想象成9548不存在（i2c bus switch的通道都设置为255）

lbpcu.cfg配置：

1、利用apdi自动配置lbpcu.cfg

apdi从v1.38开始支持通过其自动配置部分网讯NMC卡（NMC-01N0/08N1）的lbpcu.cfg

FWA-60H2 BIOS从V0.08开始支持通过apdi自动配置i2c advanecd bypass NMC卡的lbpcu.cfg

2、手动配置lbpcu.cfg

按照i2c拓扑图设置lbpcu.cfg



面板上的网卡排序如下：
